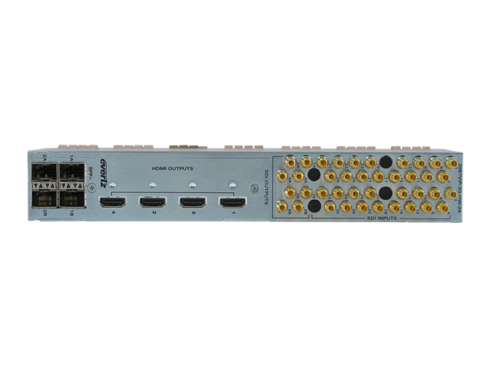

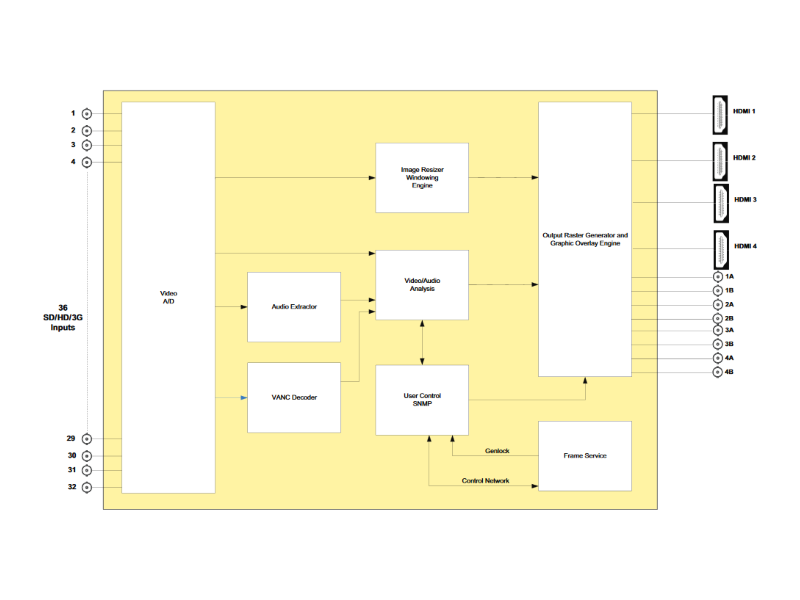

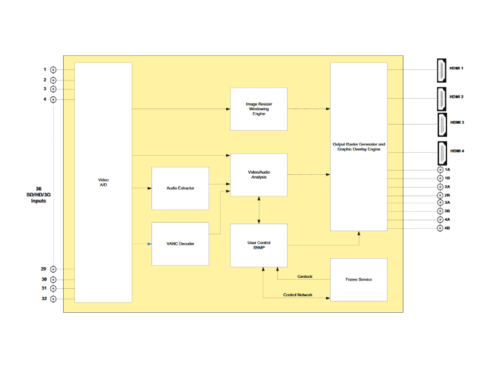

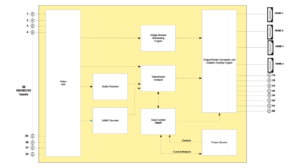

1RUのフレーム(EMX1-FR)に実装可能

16, 18, 24, 27, 32入力の5種類のモデルをラインナップ

SD, HD, 3G-SDIを自動認識

1入力につき16チャンネルのエンベデッド オーディオに対応

UHD(38400ｘ2160) x 2出力 または 1920×1200(最大) x 4出力

1つの入力をフルスクリーン表示可能

外部からの電文、コマンドによるダイナミックUMD(名称表示)、タリー表示機能

アナログ/デジタル時計表示機能

静止画ファイル表示、背景静止画(壁紙)表示機能

3書体のTrueTypeフォントインストール可能

ウィンドウごとにグラティキュール ジェネレーター表示可能

VITC/ATC(SMPTE ST 12-1, 12M-2)タイムコード表示機能（オプション）

オーディオ ビデオ アラーム検知/オンスクリーン表示機能（オプション）

Vistalink Pro/SNMPによる設定、アラーム監視機能（オプション）

表示遅延 : 1フレーム

Webベースのレイアウトツール(VUE-WEB)によるリアルタイム編集機能

SDI入力
スタンダード : 3GB/s (SMPTE 424M/ 424M-AB), HD-SDI (SMPTE ST 292-1), SD-SDI (SMPTE ST 259-C)
入力数 : 16, 18, 24, 27, 32
コネクター : Din 1.0/2.3
イコライザー : 200m @ 270MB/s, 100m @ 1.5GB/s, 50m @ 3GB/s (Belden 1694A相当品使用時)
リターンロス : > 15dB  (1.5GB/s)
エンベデッドオーディオ : SMPTE ST 272-A, ST 299-1

ディスプレイビデオ出力
スタンダード : HDMI 2.0
出力数 : 解像度1920×1200(最大)設定時 → 4出力、 解像度3840×2160設定時 → 2出力
コネクター : HDMI

SDI出力
スタンダード : 3GB/s (SMPTE 424M/ 424M-AB), HD-SDI (SMPTE ST 292-1), SD-SDI (SMPTE ST 259-C)
UHD : （Q 3G-SDI) x 2出力
出力数 : 8 (最大4ユニークレイアウト出力)
コネクター : Din 1.0/2.3
出力レベル : 800mV
DCオフセット : 0V ±0.5V
ライズ/フォールタイム : HD→200ps, SD→740ps
オーバーシュート : < 10%

同期信号入力
信号タイプ : NTSC/PAL color black
レベル : 1V p-p
コネクター : EMX6-FR, EMX3-FR, EMX1-フレームのGen lock入力BNCコネクターを使用

イーサネット
ネットワークタイプ : 100 Base-TX (1EEE 802.3U)
コネクター : RJ-45 x2（フレームコントローラー経由)

電源
電圧 : +12V DC
消費電力 : 130 W

サイズ
実装スロット数 : 2(EMX-FR フレーム)

オプション

入出力数オプション

• +16×4 : 16入力4ディスプレー出力ライセンス
• +18×4 : 18入力4ディスプレー出力ライセンス
• +24×4 : 24入力4ディスプレー出力ライセンス
• +27×4 : 27入力4ディスプレー出力ライセンス
• +32×4 : 32入力4ディスプレー出力ライセンス

モニタリングオプション

• +SM : スタンダードA/Vモニタリング(オーディオ→ハイ/ロー/ロス、ビデオ→フリーズ/ブラック/ロス)機能ライセンス
• +MCR : スタンダードA/Vモニタリング、ドルビーオーディオ、ラウドネス、CC、VANCモニタリング機能ライセンス

関連製品

• EMX1-FR, EMX3-FR, EMX6-FR　フレーム
• EMX-FC　フレームコントローラー
• 3067VIP-3G-HW-1A　SD/HD/3G対応 16入力(最大) 2出力マルチビューワー
• VistaLink Pro SNMPモニタリングソフトウェア
