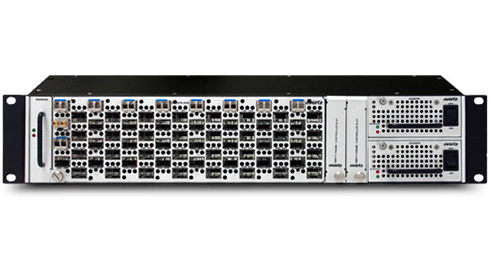

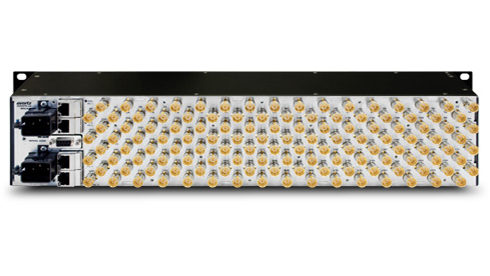

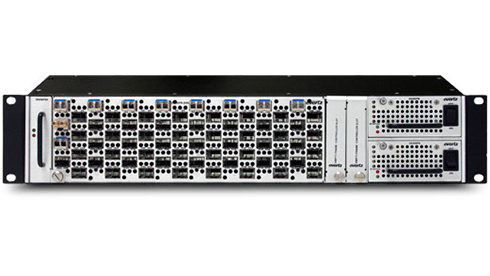

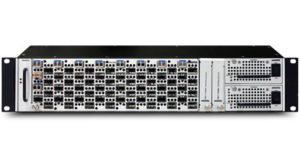

Evertz 3405/3505シリーズは、大容量バルク光変換プラットフォームです。

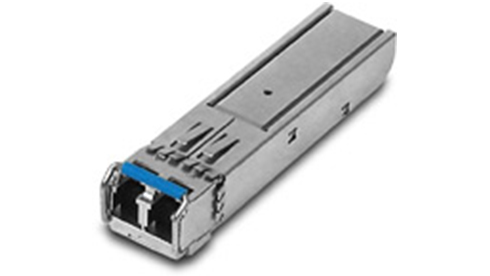

Evertz 3405シリーズSFPに対応することで、最大128個までのEO/OE変換を1つのフレームで実行できます。

3405FRは1RU、3505FRは2RUのラックスペースしか占有せず、スペースが限られたアプリケーションに最適です。

3405/3505シリーズはあらゆる3405シリーズSFPに対応でき、必要に応じて光の送受信、リジェネレート、分配器を実装できます。

3405/3505シリーズは、設備内のアプリケーションで同軸ケーブルによって課される制限を克服するだけでなく、設備間のシンプルなEO/OE変換を少ない費用で実現します。

特徴
  • 最高密度での実装 – 2RUで最大128の変換
  • 3405SFPのあらゆるタイプの組み合わせを任意のスロットに実装可能 (光送信、受信、リジェネレートおよび分配器を含む)
  • アクティブなコンポーネントは全てホットスワップ可能
  • SFPモジュールは、同軸接続のケーブルを外すこと無くホットスワップ可能
  • 可聴ノイズを最小限に抑える温度制御ファン
  • リダンダントパワーサプライを収容
  • (フレームコントローラがインストールされている場合)4桁のカードエッジディスプレイまたはSNMP、VistaLINK®を介したリモートでの包括的な信号およびカードステータス監視が可能



仕様

実装密度: 2RUフレームで最大64SFPモジュール
コントロール: VistaLINK®/SNMP
光出力: SFP当たり最大2出力
光コネクタ: LC/UPC
光パワー: -2dBm ±1dBm (標準), -7dBm ±1dBm (-Sバージョン), +3.5dBm ±1dBm (CWDM)
光波長: 1310nm (標準/-Sバージョン), 1270nm-1610nm ITU-T G.694.2準拠 (CWDM)
光入力: SFP当たり最大2入力
光コネクタ: LC/UPC
光波長: 1270nm – 1610nm
最大光入力パワー: -1dBm (標準)
光入力感度: -21dBm ＠ 2.97GB/s pathological Level A (標準), -23dBm ＠ 2.97GB/s color bars (標準)
ビデオ信号入力(規格(リクロック)): SMPTE 424M (3GB/s), ST 292-1 (1.5GB/s), SMPTE 259M (270MB/s), DVB-ASI

関連製品・オプション
  • 3405T13-2 Dual channel SFP optical transmitter with standard 1310nm lasers, non-reclocked.3405T13-2-A Dual channel SFP optical transmitter with standard 1310nm lasers, non-reclocked, with loop out.3405T13-2-12G Dual channel SFP optical transmitter with standard 1310nm lasers, non-reclocked. Supports rates up to 12G-SDI.
  • 3405T13-2-S Dual channel SFP optical transmitter with short-haul 1310nm lasers, non-reclocked.
  • 3405Txx/yy-2 Dual channel SFP optical transmitter with CWDM lasers (1270nm to 1610nm), non-reclocked.
  • 3405T13-R Single channel SFP optical transmitter with standard 1310nm laser, reclocked.
  • 3405T13-R-S Single channel SFP optical transmitter with short-haul 1310nm laser, reclocked.
  • 3405Txx-R Single channel SFP optical transmitter with CWDM laser (1270nm to 1610nm), reclocked.
  • 3405R-2R Dual channel SFP optical receiver, reclocked.
  • 3405R-2 Dual channel SFP optical receiver, non-reclocked.
  • 3405R-2-12G Dual channel SFP optical receiver, non-reclocked. Supports rates up to 12G-SDI.
  • 3405R-DA4R Single channel SFP optical receiver, reclocked.
  • 3405R-DA4R-H Single channel SFP optical high-sensitivity receiver, reclocked.
  • 3405OO13-DA4 Single channel SFP optical regenerator with standard 1310nm laser, reclocked.
  • 3405OO13-DA4-H Single channel SFP optical regenerator with standard 1310nm laser and high sensitivity receiver, reclocked.
  • 3405OOxx-DA4 Single channel SFP optical regenerator with CWDM laser (1270nm to 1610nm), reclocked.
  • 3405OOxx-DA4-H Single channel SFP optical regenerator with high sensitivity receiver and CWDM laser (1270nm to 1610nm), reclocked.
