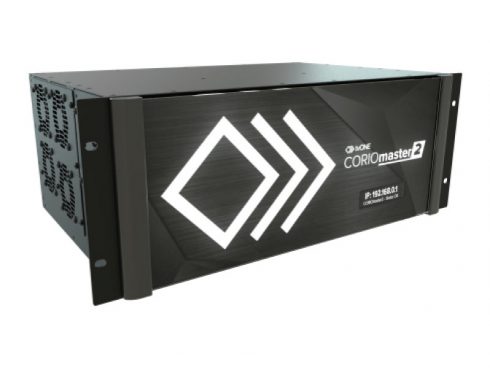

CORIOmaster2(CM2-547)は、大規模な4K/8Kディスプレイシステムを構築するためのビデオウォールプロセッサーです。LEDディスプレイのビデオウォール、エッジブレンドを施したプロジェクター等に複数のビデオウィンドウを配置して、任意のソースを表示します。ビデオウィンドウには、所定の位置へのトランジションやサイズ変更、任意のアスペクトでの回転を与えることで、デザイナーの印象的な視覚効果を実現します。

レンタルステージング、放送、ライブイベント、オフィス、博物館、コントロールルームなどあらゆるシーンで最高のパフォーマンスを提供します。

PDFカタログはこちら
特徴
  • 最大40個の4K60pウィンドウを同時に表示
  • キャンバスあたり最大64のウィンドウ、システム全体で128のウィンドウ
  • 360°回転及び高帯域幅出力を備えた最大56台のディスプレイに対応
  • エンベデッドオーディオまたは外部オーディオ接続
  • IPソースを簡単に識別
  • ソフトウェア、アプリ、サードパーティのコントロールまたはコントロールパネルから選択
  • 4ギガピクセルのデザインキャンバスを3つ、合計12ギガピクセルのデザインキャンバス
  • 4K60、4:4:4出力用に最適化。8K対応
  • モザイク、スクエアウォール、エッジブレンディングの作成と、ピクセル単位のパフォーマンスでLEDウォールに信号を供給
仕様

ビデオ入力

  • HDMI:最大32(HDCP対応)
  • 4K HDMI:4K30 x16、4K60 x8
  • HDBaseT ＋ Ethernet:4K30 x16、RJ45 x8　(イーサネットポート)
  • 3GSDI:1080p/60 x32、BNC
  • IP: 最大16 x1080p/30、若しくは最大8 x4K/30(IPストリーム)
  • デジタルDVI:ユニバーサルDVIにて最大16入力(HDMIおよびHDCPに対応)
  • アナログ:ユニバーサルDVIにて最大16入力、フォーマットはRGBHV、RGBS、RGsB、YPbPr、コンポジットビデオ、YC(S-Video)、YUV/YPbPr、コンポジットビデオ、YC(S-Video)、YUV/YPbPr、テレビスタンダード・NTSC/PAL

対応する入力解像度

  • (適合モジュールにより異なります。PDFをご参照ください)

ビデオ出力

  • HDMI:1080p/60 x56、HDCP2.2対応
  • 4K HDMI:4K60 x28、HDCP2.2対応
  • カラーサンプリング:HDMI 24-bit 4:4:4

対応する出力解像度

  • (適合モジュールにより異なります。PDFをご参照ください。)

AV over IP(最高8ポートのモジュールカード)

  • インタフェース:USB3.0 x8、内蔵ストレージ、ネットワーク
  • IPビデオデコーディング:H.264(CBP、Main、High)H.265/HEVC(Main)
  • IPビットレート:1ストリームあたり25Mbsが最大16ストリーム
  • Color Depth:4:2:0、4:2:2
  • IPビデオの対応解像度:3840×2160/30に設定可能
  • ユニキャスト:RTSP、RTMP、HTTP、MPEG-TS
  • マルチキャスト:RTSP、MPEG-TS

メディア/イメージ

  • インターフェース:USB3.0 x8、内蔵ストレージ、ネットワーク
  • ビデオコーデック:H.264(CBP、Main、High)H.265/HEVC(Main)
  • ビデオフォーマット:mp4、mov、mkv、m4v、ts、mts、m2ts、mt2

対応ファイル再生解像度

  • 最大3840×2160@30fps:最大8(モジュールあたり)
  • 最大1080p60@60fps:最大16(2つのモジュールあたり)
  • 最大8の7680×4320:静止画(4Kに拡大縮小)

電源

  • 内部電源:110V-240V 自動検出
  • 冗長性:ロードバランシングを使用した内部ホットスワップパワーサプライ(オプション)
  • 消費電力:400W

サイズ・重量等

  • サイズ(H×W×D):178mm×432mm×307mm  ※突起部を除く
  • 重量(Net):モジュールを含まず、電源ユニット1台搭載時、約10Kg
関連製品・オプション

オプション

INPUTモジュール

  • Dual 4Kストリーミング＆メディア:Dual、低遅延、H.264 & H.265 4K、クリップのストリーミング再生静止画ソースのラベリング
  • Dual 4K HD BaseT:HD-ONE DX500との組み合わせで4096×2160/60pの500ft延長に対応
  • Quad 3G-SDI Broadcast:3G-SDI(1080/60p)
  • Dual 4K HDMI:4096×2160/60p1入力もしくは30p2入力に対応
  • Quad 1080p HDMI:1920×1080/60p解像度に対応
  • Dual DVI Universal:1920×/60p解像度に対応
  • S/PDIF&アナログオーディオ:Embed and de-embedアナログ/デジタル　クロスコンバート



OUTPUTモジュール

  • Quad 4K60 HDMI:3840×2160/60p解像度に対応
  • Eight HDMI:1920×1080/60p解像度に対応
  • S/PDIF&アナログオーディオ:Embed and de-embedアナログ/デジタル　クロスコンバート
