• モジュラー式ルーター
• SD/HD/3G/6G/12Gのデータレートに対応
• ルーティング用270Mb ASI対応
• 混在するデータレートをサポート
• ネイティブオーディオシャッフリングを可能にする独立したオーディオクロスポイント

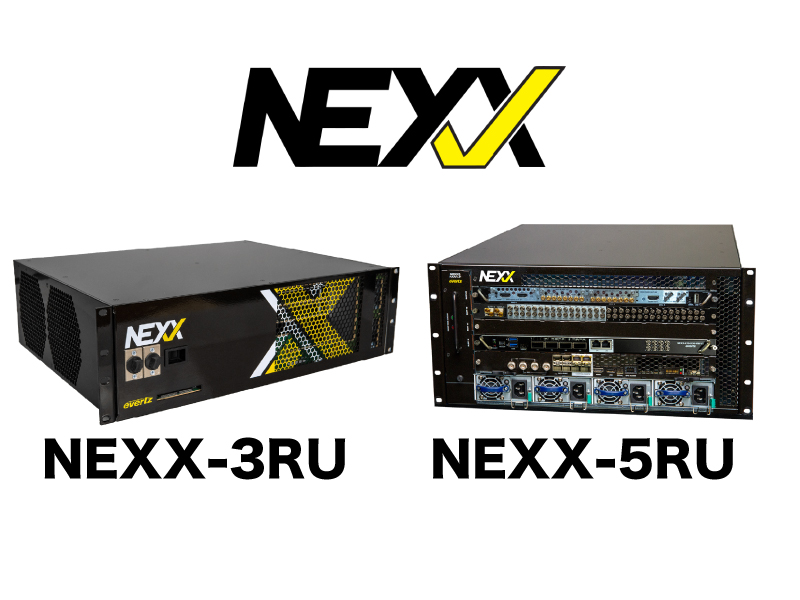

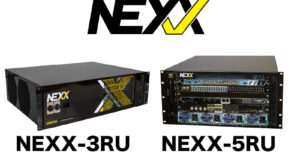

• 冷却装置と電源を内蔵したコンパクトな3RU/5RUフレーム
• ３RUおよび5RU　NEXXクロスポイントに対応
• MAGNUM統合制御システムによるシンプルな制御

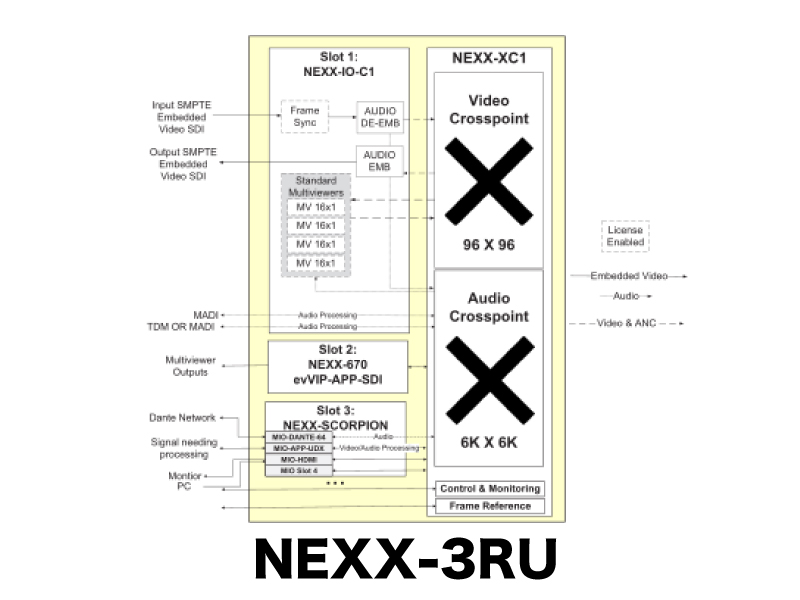

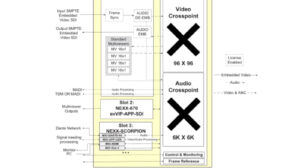

3x SDI モジュール性能を搭載したNEXX 3RU

• 96×96 エンベデッド12G入力
• 96x 3G フレームシンクまたは 48x 12Gフレームシンク
• 3×3 TDM & 3×3 MADI
• または6×6 MADI
• 12 のマルチビューワー

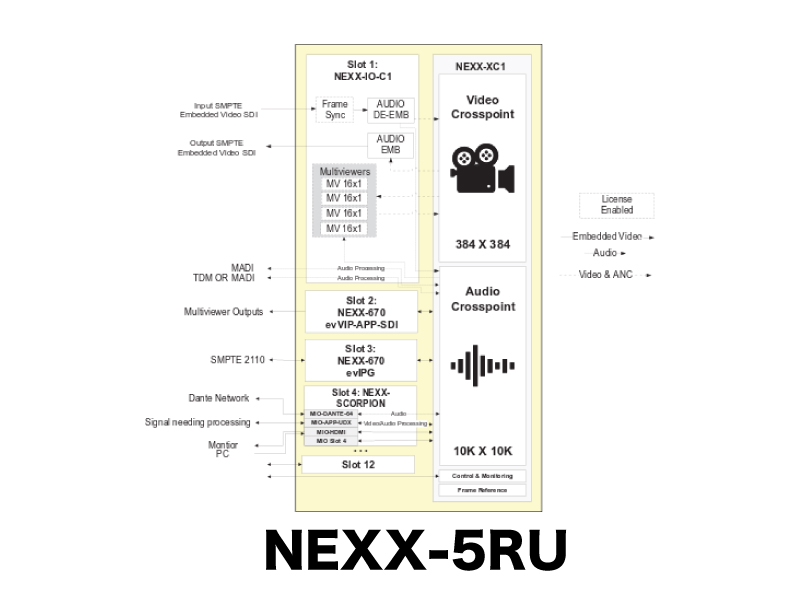

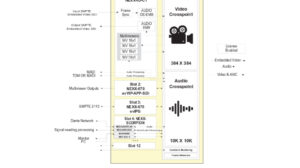

12 x SDI モジュール性能を搭載したNEXX 5RU

• 384×384 エンベデッド12G入力
• 384x 3G フレームシンクまたは 192x 12Gフレームシンク
• 12 x 12 TDM & 12 x 12
• または24 x 24MADI
• 48 のマルチビューワー

ビデオ I/O:

フォーマット

• SD-SDI(270Mb/s)、SMPTE 259M-C
• ASI(270Mb/s)、DVB-ASI
• HD-SDI(1.485Gb/s)、SMPTE 292M
• 3G-SDI(2.970Gb/s)、SMPTE 424M
• ６G-SDI(5.940Gb/s)、SMPTE ST2081
• 12G-SDI(11.88Gb/s)、SMPTE ST2082

冗長性と保護

• パッシブメインインターフェース/バックプレーン
• 冗長制御
• 冗長電源
• 交換可能なハイブリッド クロスポイント
• 交換可能なファントレイモジュール

サードパーティー製品制御プロトコル

• Quartz
• Image Video
• TSL5.0

サイズ・電源等

3RU

• 133mm x 483mm x 406mm
• 電圧自動調節 100-240V 50/60Hz

5RU

• 222.2mm x 483mm x 600mm〜1125mm
• 電圧自動調節 100-240V 50/60Hz

モジュール注文オプション(一例)

NEXX-IO-C1(※NEXX – IO機能の追加には機能キーが必要になります。)

• 32x HDBNC入力x 32x HDBNC出力
• 2×2 MADI または(1×1 MADI および 1×1 TDM)
• 32 x入力全てでの3Gフレームシンク、または16x 入力でのUHDおよび12Gフレームシンク
• ギアボックス:クアッド1080pからシングルエッセンス 12Gおよびシングルエッセンス12Gからクアッド1080pへ
• 4x軽量マルチビューア

NEXX IO用ライセンスオプションオーダー(一例)

NEXX–IO–FK–32×32

• NEXX-IOモジュールにおいて32×32 3G SDI を可能にするライセンスキー。

NEXX–IO–FK–UHD

• NEXX-IOモジュールにおいてシングルワイヤーサポート用12G-SDI を可能にするライセンスキー。

MAGNUMライセンスオプション

MAGNUM-SK-NEXX

• フル搭載のNEXXルーターフレーム１台へのサポートを追加するマグナムソフトウェアキー。1xMAGNUMクラスターをサポート。
