Q8 Output Card / Q8専用 4K対応マルチフォーマット出力カード

Q8 Output Card / Q8専用 4K対応マルチフォーマット出力カード
Q8 Output Card / Q8専用 4K対応マルチフォーマット出力カードの画像

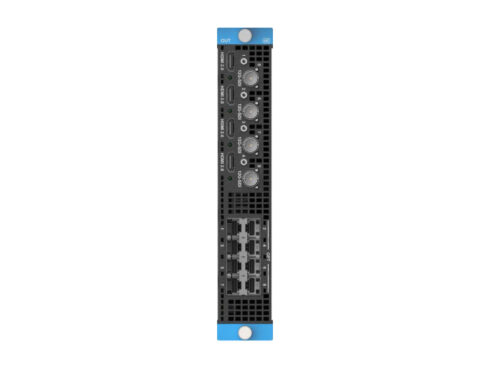

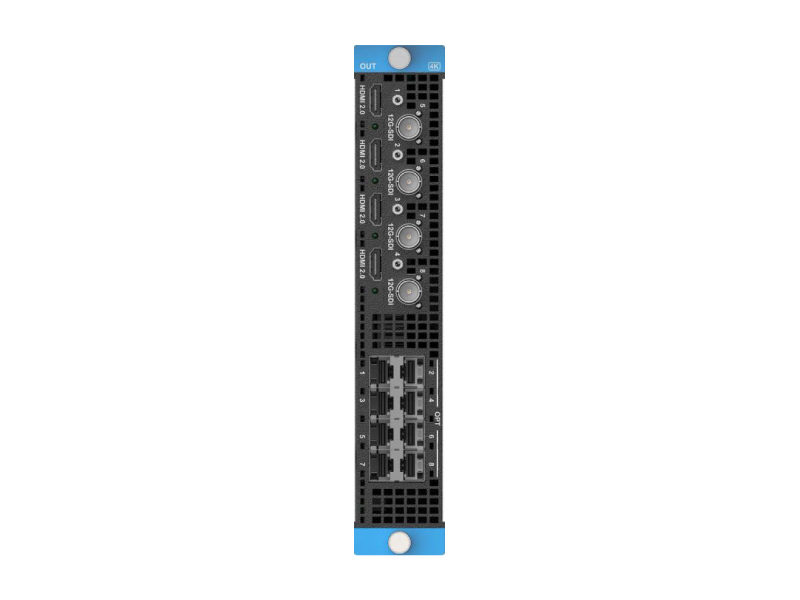

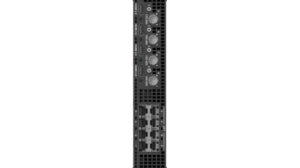

PIXELHUEのQ8プレゼンテーションスイッチャー専用の出力カードで、4x HDMI 2.0コネクター、4x 12G-SDI (BNC)コネクター、8x 10Gオプティカルコネクターを搭載しており、4系統の4K同時出力が可能です。

特徴
  • 4K対応コネクター(HDMI 2.0、12G-SDI)を搭載
  • 4個の4K同時出力が可能
仕様

コネクタ

  • 4x HDMI 2.0
  • 4x 12G-SDI
  • 8x 10G OPT



4x HDMI 2.0と4x 12G-SDIコネクタは4つのグループに分かれています。各 グループには、HDMI 2.0コネクタと12G-SDI コネクタが1つずつ含まれます。各グループでは、一度に出力に使用できるコネクタは 1 つだけです。

  • コネクタ1 (HDMI 2.0) とコネクタ5 (12G-SDI) が1つのグループ
  • コネクタ2 (HDMI 2.0) とコネクタ6 (12G-SDI) が1つのグループ
  • コネクタ3 (HDMI 2.0) とコネクタ7 (12G-SDI) が1つのグループ
  • コネクタ4 (HDMI 2.0) とコネクタ8 (12G-SDI) が1つのグループ



4x HDMI 2.0

  • 最大 4K×2K@60Hz 8bit 4:4:4 出力
  • 8-bit および 10-bit 出力セッティングに対応
  • 4:2:2 および 4:4:4 出力セッティングに対応
  • YCbCr および RGB カラースペース設定に対応
  • インタレース出力には対応しません
  • カスタム解像度
    • 最大幅: 8192 ピクセル
    • 最大高さ: 8192 ピクセル



4x 12G-SDI

  • SD-SDI、HD-SDI、3G-SDI、6G-SDIとの互換性
  • インタレース出力に対応





8x 10G OPT  ※Novastar社LEDコントローラーへの送信が可能

  • シングルモードおよびマルチモードオプティカル出力に対応
  • 最大伝送距離はシングルモードで10km
  • OPTポートはビデオコネクターのコピーを出力
    • OPT 1 と OPT 2 はコネクター1または5の出力をコピー
    • OPT 3 と OPT 4 はコネクター2または6の出力をコピー
    • OPT 5 と OPT 6 はコネクター3または7の出力をコピー
    • OPT 7 と OPT 8 はコネクター4または8の出力をコピー
