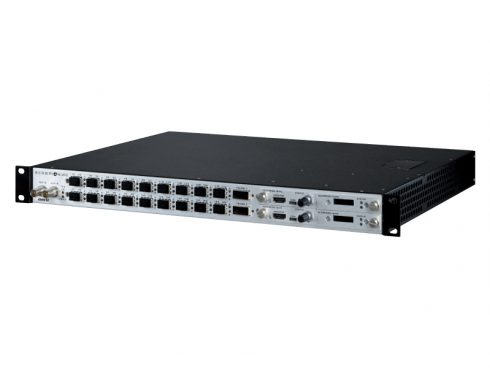

SCORPION-X18/メディアプロセッシングプラットフォームの画像

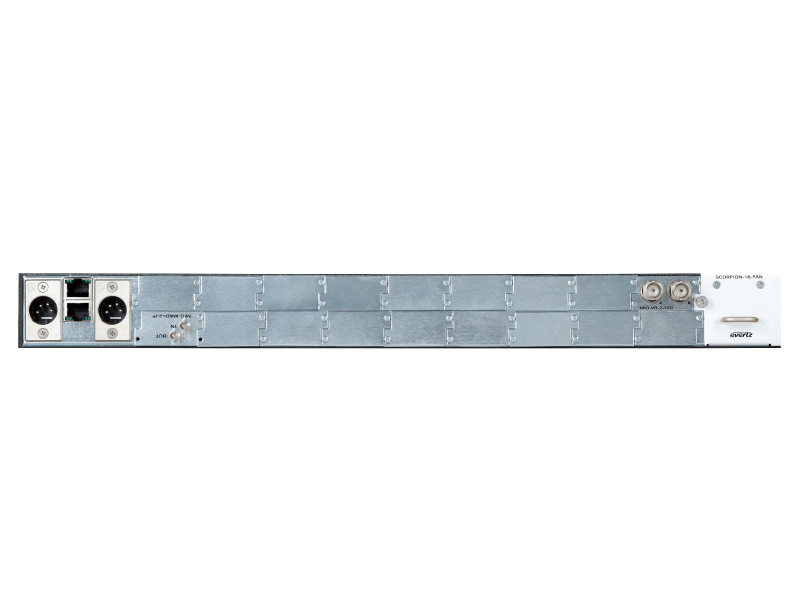

SCORPION-X18/メディアプロセッシングプラットフォームの画像

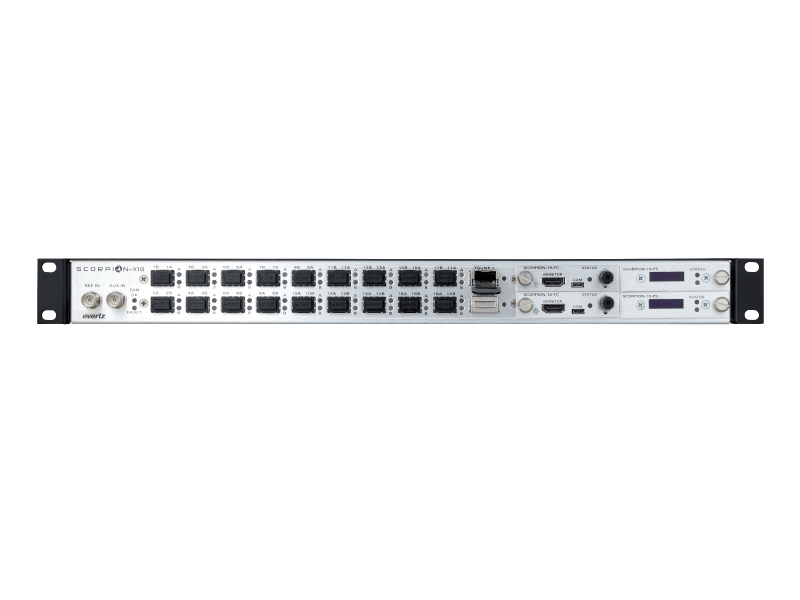

SCORPION-X18/メディアプロセッシングプラットフォームの画像

evertzのSCORPION-X18 Media Processing Platformは、従来のダークファイバや10/25/40 / 100GbEネットワーク上でビデオ、オーディオ、イーサネット、データを同時に転送できる高密度信号変換、ルーティング、アグリゲーション、トランスポートプラットフォームです。

SCORPION I / Oミ​​ニモジュールを使用すると、12G / 6G / 3G / HD / SD-SDI、DVB-ASI、10/100 / 1000MbE、10GbE、アナログ/ AES / MADIオーディオ、HDMI、インターコム、シリアルデータ、およびTelcoインターフェイスを収容することが可能です。また、オンボードの12Gクロスポイントにより、任意の入力を任意の出力に非圧縮でルーティングすることができます。

また、最大18個の前面SFP(ファイバーまたは同軸)と、2つの10/25/40 / 100GbEトランクポート間での信号変換、ルーティング、集約および転送が可能です。オプションのネットワークアダプタモジュールを使用することによりIPへのメディア変換が可能です。複数の3606フレームを組み合わせると、トランスポートプラットフォームがリソースの量に比例して全体のスループットが向上にし、ポイントツーポイント、リング、およびハブアンドスポーク構成が定義され、異なるサイト間でコンテンツを共有できます。

PDFカタログはこちら
特徴
  • 高密度完全モジュラ1RUフォームファクタ
  • すべての信号変換、ルーティング、および伝送ニーズに対応したオールインワンプラットフォーム
  • 光ファイバまたは同軸I / O用の18個の前面SFP+ポート
  • 様々な信号タイプ用の18個のI / Oミニモジュールスロット
  • すべてのI / Oのルーティングを実現する12Gクロスポイント
  • 2つの10/25/40/100GbEフロントフェイスQSFPトランクポート
  • + NETADネットワークアダプタモジュールはSMPTE ST 2022-6及びSMPTE ST 2110をサポートします
  • IPとダークファイバの同時伝送可能
  • MSA SFPトランシーバ、デュアルトランスミッタ、デュアルレシーバSFP構成をサポート
  • 12G / 6G / 3G / HD / SD-SDI、DVB-ASI、10/100/1000 / 10Gイーサネット、アナログ/ AES / MADIオーディオ、HDMI、インターコム、シリアルデータ、Telcoインターフェイスをサポート
  • メインおよびリダンダントパワーモジュールおよび外部電源
  • -48V DCオプションが利用可能
  • テスト信号生成機能
  • SNMP、Webアクセス、およびControlパネルを含む複数の制御オプション
仕様

システム
18個の前面SFP
18個の背面I / Oミニモジュールスロット
2つの10/25/40 / 100GbEトランクポート
インピーダンス SCORPION I / Oミ​​ニモジュールに依存します（該当する仕様を参照）
コネクタ SCORPION I / Oミ​​ニモジュールに依存します（該当する仕様を参照）

コントロール
イーサネット  SNMP over IEEE 802.3 / U（10/100/1000 BaseTx）、RJ-45コネクタ
コントロール  SNMP、Webアクセス、およびコントロールパネル

信号入力/出力
コネクタ  SCORPION I / Oミ​​ニモジュールに依存します（該当する仕様を参照）
インピーダンス  SCORPION I / Oミ​​ニモジュールに依存します（該当する仕様を参照）

外部同期
入力数 1
コネクタ BNC
同期信号フォーマット Analog 625または525、Tri-Level HD
入力インピーダンス 75Ω

サイズ・動作環境
寸法 44mm(H)×483mm(W)×352mm(D)
動作温度 0〜50℃

電源等
電源装置の構成  デュアル外部電源（プライマリ/セカンダリ）
電圧 DC入力48V DC（外部電源には100〜240V AC、50 / 60Hzが必要）
最大消費電力  280ワット
コネクタ  4ピンオスXLR

3606PSX外部電源ユニット
AC電源入力 オートレンジ、100〜240V AC、50 / 60Hz
出力数 1
出力電圧 48V DC
出力コネクタ 4ピンXLR
最大消費電力 280ワット

関連製品・オプション

バリエーション

  • SCORPION-X18　　オンボード80×80 12Gクロスポイント搭載のメディア処理プラットフォームマルチフレーム
  • SCORPION-X18-48VDC　　オンボード80×80 12Gクロスポイント、デュアル48V DCインレットを搭載したメディアプロセッシングプラットフォームフレーム
  • SCORPION-X18-FC　　SCORPION-X18用フレームコントローラ



ハードウェアオプション

  • SCORPION-X18-PSX SCORPION-X18の外部電源
  • SCORPION-X18-PS SCORPION-X18用電源モジュール
  • SCORPION-X18-FAN SCORPION-X18用交換ファンモジュール
  • +NETAD(ネットワークアダプターオプション)
  • +IPX(IPスイッチオプション)



ソフトウェアオプション(+NETAD必須)

  • SCORPION-X18-APP-IPG12G  SMPTE ST2110をサポートし12GSDIを8本エンキャップ　8本デキャップ
  • SCORPION-X18-APP-IPG3G-50G  SMPTE ST2110をサポートし3GSDIを16本エンキャップ　16本デキャップ
  • SCORPION-X18-APP-IPG3G-40G  SMPTE ST2110をサポートし3GSDIを12本エンキャップ　12本デキャップ
  • SCORPION-X18-APP-IPG3G-25G  SMPTE ST2110をサポートし3GSDIを8本エンキャップ　8本デキャップ
  • SCORPION-X18-APP-ETH  SMPTE ST2110をサポートし1GBのイーサネットを16本　10GBのイーサネットを8本　25GBのトランク作成
  • SCORPION-X18-APP-J2K-8E2D  JPEG2000のエンコーダーx8 デコーダーx2
  • SCORPION-X18-APP-J2K-12E  JPEG2000のエンコーダーx12
